碳纖維浸漬膠
品 牌：特固
規(guī) 格：（21+7）kg/組
供貨量：10000噸
產(chǎn) 地：北京
描 述：高強(qiáng)建筑環(huán)氧植筋膠為混凝土結(jié)構(gòu)性微細(xì)裂縫灌漿處理專用樹脂膠，采用低粘度環(huán)氧樹脂、高聚物乳液等配以各種添加劑、活性助劑改性精制而成。該膠不含揮發(fā)性溶劑，具有樹脂本體收縮小、強(qiáng)度高、韌性好、適應(yīng)力強(qiáng)等特點(diǎn)。
用 途：適用于灌補(bǔ)>0.05mm的結(jié)構(gòu)性微細(xì)裂縫，亦可對砂漿、混凝土、磚板空鼓縫隙等各種狀況進(jìn)行灌漿加固處理。
碳纖維浸漬膠產(chǎn)品詳細(xì)信息：
碳纖維浸漬膠產(chǎn)品特點(diǎn)
高強(qiáng)高效。由于碳纖維布優(yōu)異的物理力學(xué)性能，在加固修復(fù)混凝土結(jié)構(gòu)中可以充分利用其高強(qiáng)度、高彈性模量的特點(diǎn)來提高混凝土結(jié)構(gòu)及構(gòu)件的承載力，改善其受力性能，達(dá)到高效加固修復(fù)的目的，對于抗震加固補(bǔ)強(qiáng)尤其具有重要意義。
施工便捷，施工工效高，不需大型施工機(jī)具，無需現(xiàn)場固定設(shè)施，施工占用場地少。
具有極佳的耐腐蝕性能及耐久性能。
碳纖維材料質(zhì)量輕且薄，粘貼后每平方米重量不到1.0kg（包括樹脂重量），一層粘貼后厚度僅1.0mm左右，加固修補(bǔ)后，基本不增加原結(jié)構(gòu)自重及原構(gòu)件尺寸。

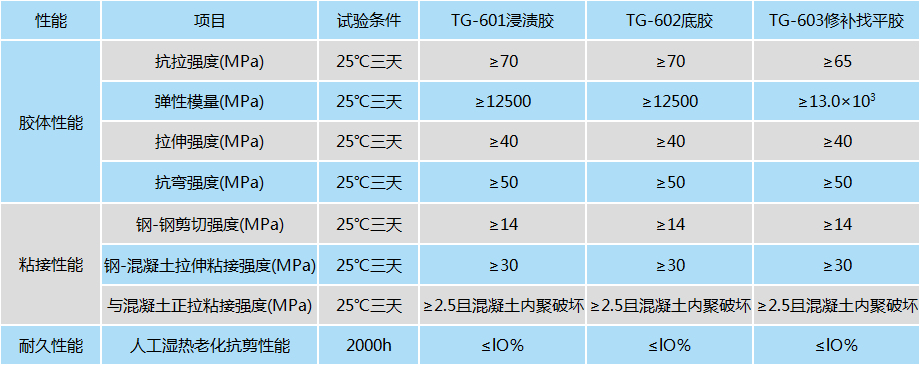

產(chǎn)品性能指標(biāo)
碳纖維浸漬膠施工方法
施工準(zhǔn)備。按照加固設(shè)計(jì)圖紙彈線確定加固位置。
混凝土表面處理。打磨混凝土表面除去表層灰漿，使用吹風(fēng)機(jī)吹去浮灰。
配制并涂刷底層樹脂。將TG-602底膠主劑和固化劑按3:l的重量比在容器內(nèi)使用電動攪拌機(jī)械混合2～3分鐘，直至顏色均勻涂抹在打磨處理后的加固位置。
底層樹脂指觸干燥后，配制找平材料并對不平整處修復(fù)處理。將TG-603修補(bǔ)找平膠主劑和固化劑按照3:1的重量比混合均勻后，使用鏟刀或刮板將涂刷過底層樹脂的混凝土表面坑凹處抹平，直角處修補(bǔ)成圓弧。
找平材料指觸干燥后，配制并涂刷浸漬樹脂。將TG-601浸漬膠主劑和固化劑按照3:1的重量比在容器內(nèi)使用電動攪拌機(jī)械混合2～3分鐘，顏色均勻后，使用滾刷均勻涂抹在找平后的加固位置。
粘貼碳纖維布。涂刷浸漬樹脂后立即將碳纖維布按設(shè)計(jì)位置粘貼，碳纖維布要平直、延展（如有接頭，搭接長度應(yīng)為10cm-20cm），使用硬橡膠棍或刮板滾壓氣泡，使浸漬樹脂浸透碳纖維布，再次在布材面上涂刷一層浸漬樹脂，充分浸潤到碳纖維布的纖維中，最后用3-6mm的沙石，灑在涂膠的施工面上，確保粉刷層的粘結(jié)性。
注意事項(xiàng)：本產(chǎn)品適用于5℃以上環(huán)境使用，溫度低于5℃時必須采取升溫措施；
混凝土表面有明水時應(yīng)擦去并使用熱風(fēng)機(jī)吹干后再使用本產(chǎn)品。
碳纖維浸漬膠包裝儲運(yùn)
包裝規(guī)格：浸漬膠/底膠：21kg+7kg/組。修補(bǔ)找平膠：30kg+10kg/組、15kg+5kg/組
本品在運(yùn)輸、裝卸時應(yīng)輕放，防雨淋，防暴曬，不得倒置，在常溫下儲存一年，各性能均無明顯變化。
